Low-E玻璃的膜层设计

Low-E玻璃是一种特殊的镀膜玻璃，它的名字叫做低辐射玻璃。这种玻璃的表面覆盖着一层特殊的膜层，能够有效地反射远红外热辐射，从而起到保温隔热的作用。Low-E玻璃通常被用于家庭门窗中，特别是在北方地区，因为北方的冬季对保温要求更高。

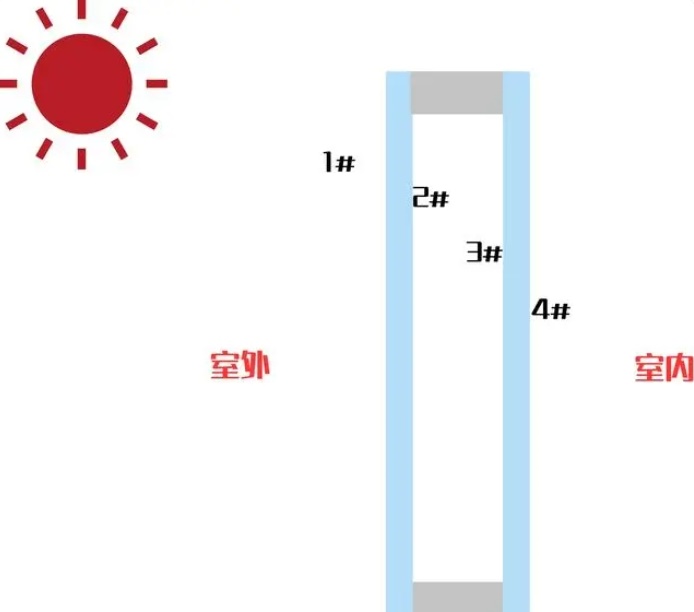

Low-E玻璃的膜层应该镀在中空玻璃的内侧，这个膜层非常容易被氧化，因此需要特别的保护。在中空玻璃的磨成过程中，以两层玻璃为例，它有四个面，由室外向室内分别是一二三四，磨成的话应该是至于玻璃的内表面，也就是2或者是3这个位置膜层，这取决于所处的地区和注重隔热还是保温。注重隔热的南方地区，Low-E的这个膜层，应该是放在第二的这个区域，阻挡更多的一个热量进入室内。若是在北方地区的话，Low-E这个膜层应该是放在第三的这个位置，阻挡更多的一个热量流失。

Low-E玻璃的膜层设计通常包括以下几个方面：

  1. 透明导热膜层： Low-E玻璃的基本设计中包括一层透明导热膜。这种薄膜通常由金属或金属化合物制成，例如氧化铟锡（ITO）或氧化锌锡（ZnO：Al）。这一层薄膜的作用是减少玻璃对可见光的反射，同时提高对短波红外辐射（太阳热辐射）的反射。

  2. 中间层： 在透明导热膜层之上，通常还有一层中间层。这一层的设计可以根据需要进行调整，以实现不同的性能。例如，中间层可以包括一层反射性能更强的金属薄膜，以增强对太阳辐射的反射。

  3. 隔热层： 隔热层是Low-E玻璃的关键部分，用于减少热量的传递。这一层通常是一个金属薄膜，能够有效地反射室内热量，防止其逸出。常见的隔热层材料包括银或其他金属。

  4. 保护层： 为了保护薄膜免受环境影响，通常在设计中还包括一层保护层。这可以是一层透明的氧化物膜，例如二氧化硅或二氧化锌。

专家介绍，在太阳辐射的总能量中，可见光约占47％、红外线约占51％，可见光能影响人眼视觉效果，红外线则会传递热能。太阳光的红外线玻璃的这部分热能导致室内温度上升，空调工作量上升，消耗了电量。太阳光传递热能的能量分布在波长780－2500微米的范围内（图中竖线右侧区域），透过玻璃的这部分能量的比例可用“太阳红外热能总透射比”衡量。　

三银Low-E具有非常低的“太阳红外热能总透射比”，透过三银Low-E的太阳热能仅为单银Low-E的15％左右，因此三银Low-E玻璃的隔热效果尤为明显。

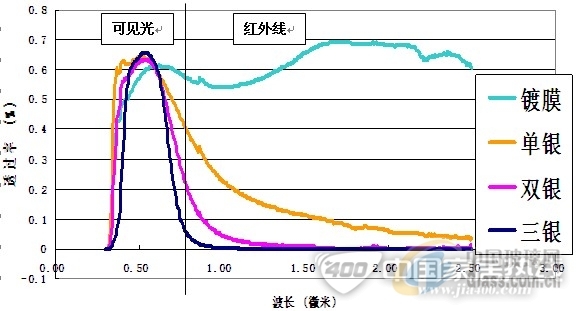

图中竖线左侧是可见光区域，这个区域曲线的高低反映的是玻璃的透光率。右侧是红外线区域，曲线下包容的面积反映太阳直接透过的热能。单银Low-E包容的面积最大（只比较Low-E），其次是双银，三银Low-E包容的面积最小，因此隔热性能最好。

与上图对应的玻璃参数如下：

中空品种 透光率(%) 遮阳系数Sc 太阳红外热能总透射比（%）

单银         65         0.55         30

双银         63         0.40         12

三银         65         0.33         4

仅从Sc看，三银比双银Low-E的值低的并不多，这是因为Sc中可见光能量占的比例远多于红外热能。但从“太阳红外热能总透射比”看，透过三银Low-E的太阳热能为4％，而透过双银Low-E的太阳热能12％，两者相差3倍，三银Low-E的隔热节能效果远优于双银，使用三银low-E玻璃可以有效的降低室内空调所带来的能源消耗。

总体而言，Low-E玻璃的设计旨在最大程度地降低可见光和短波红外辐射的传递，同时保持玻璃的透明性。这种设计可以显著提高建筑物的隔热性能，减少能源消耗，提高室内舒适度。设计中的材料和层次可以根据特定的应用需求进行调整。

南京光科thinfilmview光学薄膜设计软件可以根据客户需要设计出Low-E玻璃的膜层，如果您有需要，请联系我们。
